提示：点击“石头学习协会”来关注和查看更多精彩的内容。
完整的石材加工图将为生产、加工和施工提供准确的依据，便于加工和施工。摘要：在现行国家设计文件规定的基础上，根据行业特点，在总结个人经验和石材产品加工特点的基础上，结合实际案例，对石材加工CAD图纸进行分析和整理。石头学习协会ID:stone5A
一、图纸要求
1.图纸应尽可能使用A3图纸(或A4)。除特殊要求外，大于A3的图纸应拆分为A3图纸，以便于阅读图纸和寻找石头。
2.图纸应清晰美观，细节(当图纸不能正常识别时)应局部放大。一个图形可以在一个图形中表达，尽量不要使用多个图形。细节通常会放大(甚至是倍数)。
二。布置图

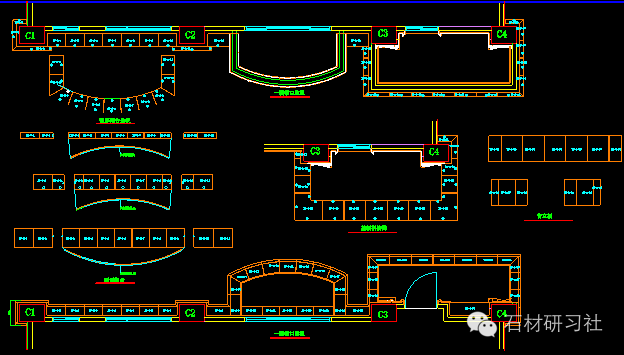

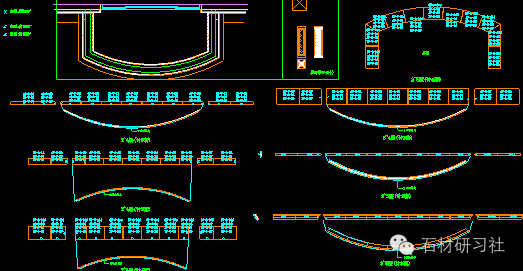

1.石材图纸必须有总体规划，并标明各个部分的详细名称，如入口位置、电梯室、大堂等。说清楚。
2.大中型工程和特殊工程必须有平面位置分布图和高程索引图，各部分的主次位置关系必须在图纸上标明。
3.由于石材的特殊性，我们在制作图纸时必须注明石材纹理方向的要求。
三、标高要求
1.墙体发展平面图应与平面图中标明的序号含义相对应，门窗位置应在平面图中清楚标明。
2.墙面应从左至右依次展开，并标出阴阳交接的地方。

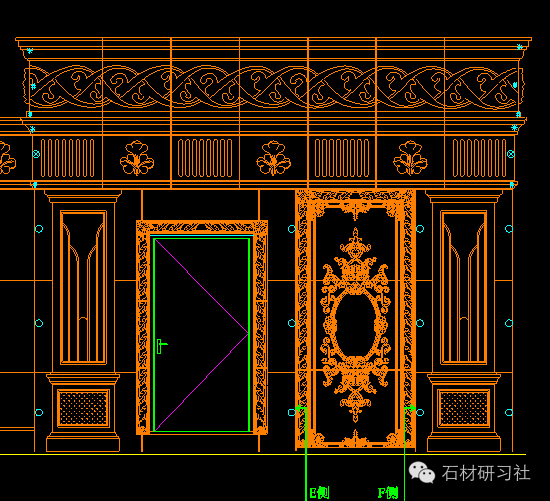

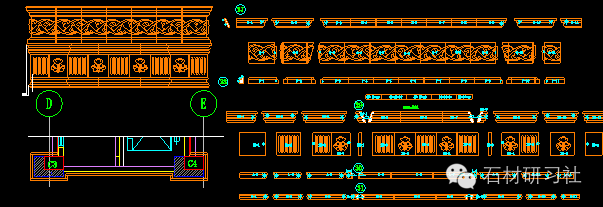

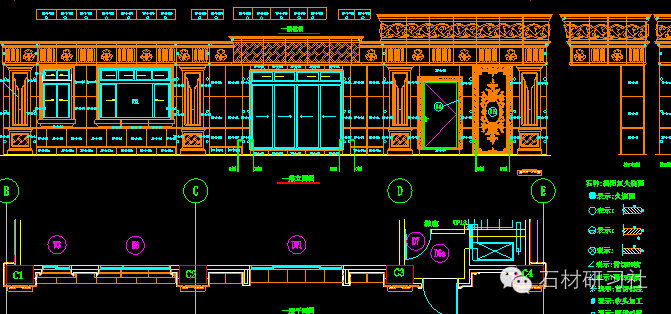

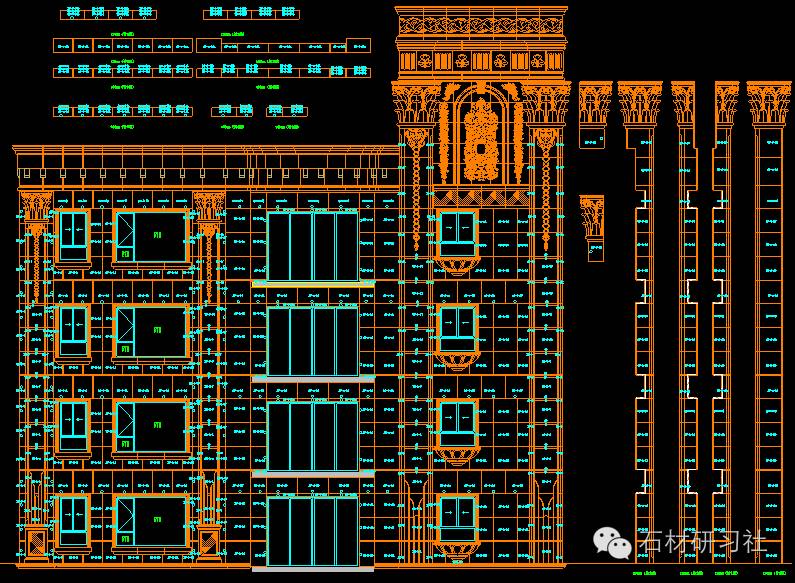

3.立面图是承载大部分加工信息的图。图纸包括晶粒方向、尺寸、厚度、磨边、材料类型和加工过程中的位置关系。
4.石材的标高必须标明石材的纹理方向。石头学习协会ID:stone5A

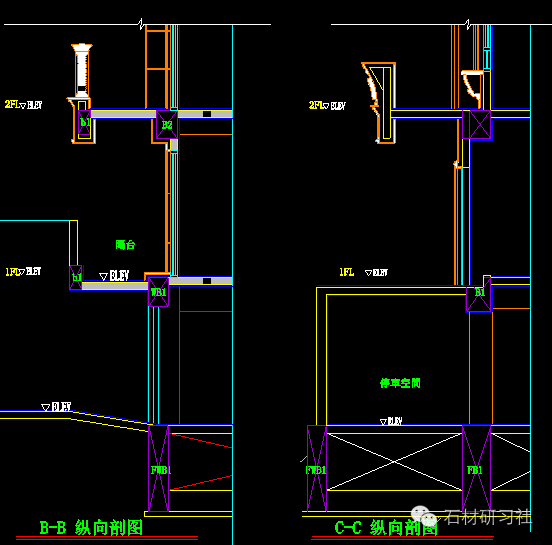

四.剖面图要求
1.型材可分为以下几部分：全断面、阶梯断面、局部断面、半断面等。型材应合理用于接缝型材(包括石材与其他材料之间的装配关系)，并应表达准确清晰。
2.除了切割位置线，还需要在剖视图中添加切割方向线。它与切割位置线垂直相交，但不允许相交头。截面图的数字应写在切割方向的同一侧。无论切割位置线或切割方向线是水平的、垂直的还是倾斜的，数字都应水平书写。石头学习协会ID:stone5A
V.图纸符号
1.体积测量石头学习协会ID:stone5A
A.闭合尺寸链在图纸中是允许的，并且是首选的。不允许要求操作员手动计算尺寸(如果尺寸反映在图纸上，将手动改变尺寸)。标记时，总尺寸和子尺寸应标有完整的线尺寸(长度尺寸)。其中，需要标注的项目有：延长线、尺寸线、尺寸起止符号和尺寸号。
b高程符号：高程符号用等腰三角形表示，单位为(m)。标记精度应标记到小数点后第三位。注意总平面图上的第二个小数位。
零位置标有“0.000”，正标高标有“”，负标高必须标有“-”号。
2.导线
A.用细实线画一条水平方向的直线作为引出线，或者用30度、45度、60度和90度的斜线画一条水平直线到标记位置的厚度。文本通常标记在水平线上方，索引符号位于水平线的末端。
当同时指几个具有相同含义的引线时，这些引线需要相互平行排列。
3.对称符号
一、完整的对称图案，可以在对称线上画出对称的符号，图形只需要画出一般可以代表整个图案
B.对称符号表示带点划线l的对称线
5.材料图例
A.材料图例的填写应按照现行国家建筑制图标准的规定进行。图例应使用适当的比例、均匀间隔、密集排列、细线和细线以及正确的插图。不同的图例应清晰可辨，不得混淆。
如果相同的材料和不同的产品使用相同的图例，应该用准确的文字来解释
c、不能画补图例，应用文字解释
六、局部放大和节点细节

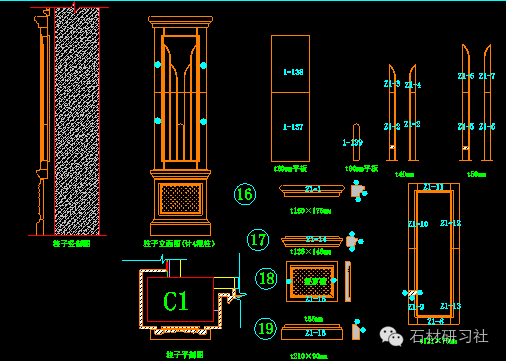

1.加工中的关键零件和需要表达的零件将通过绘制节点细节来表达。
2.根据要求指出材料成分的详细模型尺寸和放大图，并按比例绘制。
3.放大图的常见比例是：1:1；1:2；1:5；1:10；1:20；1:50；1:100
(宝石放大通常在加工过程中使用偶数倍数)。石头学习协会ID:stone5A
4.图纸应优先，并同意安排在图纸的右下角。
七、阅卷风格规定
1.标记方式一般采用以文本为中心建立标记方式的标准标记方法。
2.规定图纸中所有字体均采用仿宋体，字体倾角为10度，宽比栏为0.7。
3.规定自我完善的程度相对于A4大约为3毫米(精确到3.333333毫米)。
4.A4图纸规定尺寸线以外的延长线一般为2 mm左右，延长线起点与标记尺寸线之间的距离为3-4mm，标记起点与延长线起点之间的距离为2mm左右
5.原则上，所有图纸中不允许手动改变尺寸。
八、打磨规则
由于石材加工的特殊性，使用相对固定的不同线性符号来表示磨边是清晰直观的。
1.不允许以相同的加工顺序重复磨边符号。原则上，一个符号只能代表相同类型的磨边。当同一加工单上有两种相同类型、不同尺寸的磨边时，就好像55斜边和1010斜边同时出现在同一张纸上，并附有相应的符号，磨边详图也必须清楚地标明。
2、当同一加工单个磨边较多时，磨边符号也应尽可能合理；带有边缘符号的每一页都应有相应的符号描述。石头学习协会ID:stone5A
3.在相同的处理顺序中，不能使用两个相似或容易混淆的线性表达式，如虚线和虚线。生产车间应严格按照加工单的符号和文字说明以及详图的要求打磨边缘。当在同一张加工单上指定虚线表示光滑边缘时，可以加厚加工单并表示光滑边缘，但图纸应有相应的图案表示和文字说明。石头学习协会ID:stone5A
