简介：关于屋面保温的方法的相关装修疑问，相信很多朋友对此并不是非常清楚，为了帮助大家更好的了解相关装修知识要点，小编特此为大家整理出如下讲解内容，希望下面的装修内容对大家有所帮助！
如果有更好的建议或者想看更多关于装修十万个为什么怎么样到底好不好，可以多多关注南充装修装饰网。
你知道屋顶隔热材料吗？今天，我想把你介绍给边肖，希望能帮助你。

我国北方地区冬天很冷。为了使室内温度满足使用要求和建筑节能的需要，应在屋顶安装保温层。

(C)板式保温材料:主要有聚苯板、加气混凝土板、泡沫塑料板、膨胀珍珠岩板、膨胀蛭石板等。该材料具有施工速度快、保温效果好、避免湿作业等优点，在工程中应用广泛。在可能的情况下，最好使用两层以上的板形成一个隔热层，并处理板之间的接缝，以避免热桥现象。

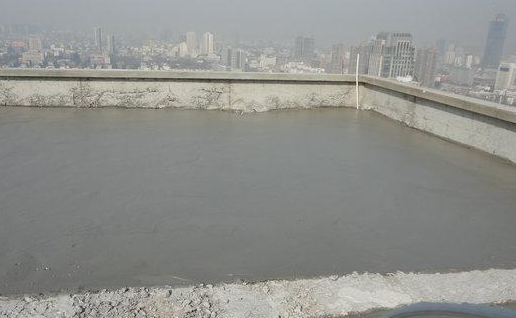

1平屋顶的隔热 a .保温材料:选用轻质、多孔、低导热的保温材料。根据成品的特点和保温材料的不同施工工艺，保温材料可分为三种类型:散装材料、现场浇筑混合料和板材。大块和现浇绝缘层具有良好的可塑性，也可用于替代找坡层。 散装保温材料:主要是膨胀珍珠岩、膨胀蛭石、矿渣等。由于散装材料在施工过程中易受风等因素影响，不易就位成型，施工难度大，在实际工程中很少使用。 (二)现场浇注式保温材料:是以散装材料为骨料，与水泥或石灰等胶凝材料混合，并加入适量水，在现场浇注的保温层。这种保温层具有良好的加工性能，但就位后仍处于潮湿状态，不利于保温。通常需要在隔热层中设置通风孔来散发湿气，这在结构上是很麻烦的。

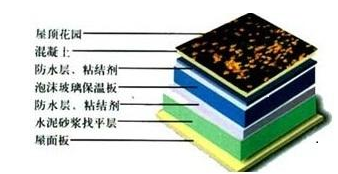

b .绝缘层的位置 (一)保温层设置在结构层和防水层之间:这是目前最常用的方法。保温层设置在屋面系统的低温侧，保温效果好，符合热工原理。同时，由于保温层铺设在结构层上，符合受力原理，结构简单。 为了防止室内空气中的水蒸气随热气流上升并通过结构层进入保温层，从而降低保温效果，应在保温层下设置蒸汽阻挡层。蒸汽阻挡层通常在找平层上铺一层油毡和两层油(一层热沥青)，或者用与屋面防水材料相同的卷材处理(厚度可以更薄)。 (二)保温层设置在防水层上:这种方法也称为“倒置式保温屋面”，其结构层为保温层、防水层和结构层。这种屋顶对所用的保温材料有特殊要求。隔热层应采用吸湿性低、耐候性强的疏水材料(如聚苯乙烯泡沫塑料板或聚氯丁二烯泡沫塑料板)，覆盖层应较厚，如钢筋混凝土、卵石、砖块等。应该添加到绝缘层中。

(C)保温层与结构层的结合:这种保温方法比较少见。主要有两种方法:一是在钢筋混凝土槽板中安装保温层；另一种是将隔热材料与结构结合，如钢筋加气混凝土板。该方法使屋面板同时具有结构层和保温层的双重功能，简化了工艺，还可以降低施工成本。

2坡屋顶的隔热 坡屋顶的保温方法与平屋顶相似，保温结构与平屋顶相似。隔热层可以布置在屋顶结构层之上(通常称为上弦隔热层)，也可以布置在结构层之下(通常称为下弦隔热层)。 1.范围本工艺标准适用于采用松散的板状保温材料和现浇整体保温材料的工业与民用建筑工程屋面的施工。

2.施工准备2.1材料及要求:2.1.1材料的密度、导热系数等技术性能必须符合设计要求和施工及验收规范的规定，并有试验数据。松散的保温材料应采用无机材料，如有机材料，应做好材料防腐处理。2.1.2材料:2.1.2.1松散材料:矿渣或水渣，一般粒径为5-40 mm，不含石块、土块、重矿渣和未燃煤，容重为500-800 kg/m3，导热系数为0.16-0.25 W/m·k。膨胀蛭石的导热系数为0.14 W/m·k。2.1.2.2板保温材料:产品应有出厂合格证，按设计要求选择的厚度和规格应一致，外观应密度、热导率和强度应符合设计要求。泡沫混凝土板:表观密度不大于500公斤/立方米，抗压强度不小于0.4兆帕；加气混凝土板:表观密度500 ~ 600公斤/立方米，抗压强度不小于0.2兆帕；聚苯乙烯板:表观密度≤45公斤/立方米，抗压强度不小于0.18兆帕，导热系数为0.043瓦/米。2.2主要机具:2.2.1电机机具:搅拌机、平板振动器。2.2.2工具:铲子、刮木棒、水平仪、手推车、木棒、木抹子等。2.3操作条件2.3.1铺设保温材料的基层(结构层)施工完成后，应对预制构件的挂钩进行处理，处理点用水泥砂浆抹面。保温材料必须经检查验收合格后才能铺设。2.3.2带气体屏障的屋面应先清理干净，干燥平整，无松动、开裂、空鼓等缺陷。气体屏障的施工必须符合设计要求和施工及验收规范的规定。2.3.3通过结构的管根，细石混凝土应压实以固定管道。2.3.4板状保温材料的运输和储存应加以保护，防止损坏和受潮。

3.操作流程3.1工艺流程:基层清理-弹线找坡-管道根部固定-气体隔离层施工-保温层铺设-找平层3.2基层清理:预制或现浇混凝土结构层表面应清除杂物和灰尘。3.3弹线找坡:根据设计坡度和流水方向，找出屋面坡度方向，确定保温层厚度范围。3.4管道根部固定:穿过结构的管道根部应在保温层施工前用细石混凝土堵塞并压实。3.5气体屏障施工:在完成2 ~ 4道工序后，有气体屏障要求的屋顶应按设计要求设计成气体屏障，并涂刷均匀无渗漏。3.6保温层的铺设:3.6.1松散保温层的铺设:3.6.1.1松散保温层:干法施工，材料多为矿渣或水渣，粒径为5-40毫米，必须用筛子控制含水量。铺设松散材料的结构表面应干燥清洁。松散的绝缘材料应分层铺设并适当压实。压实度应根据设计要求的密度通过试验确定。每一步铺设厚度不应大于150毫米，压实后的屋面保温层不得直接推车行走和堆积重物。3.6.1.2中的松散膨胀蛭石保温层:蛭石的粒径一般为3 ~ 15 mm。铺设时，膨胀蛭石的层面垂直于热流。3.6.1.3疏松膨胀珍珠岩保温层:粒径小于0.15毫米的珍珠岩含量不大于8%。3.6.2板状保温层的铺设:3.6.2.1干法铺设板状保温层:直接铺设在结构层或阻气层上。分层铺设时，上下板缝应错开，表面相邻两板边的厚度应一致。一般来说，松散的材料被用来湿润大量的隔热层，以便寻找斜坡。3.6.2.2粘结铺设板状保温层:用粘结材料将板状保温材料平贴在屋面基层上，一般采用水泥和石灰混合砂浆；聚苯板材料应粘贴沥青结合料。3.6.3整体保温层:3.6.3.1水泥石灰渣保温层:施工前，用石灰水将炉渣完全封闭不少于3天。密封前，应对矿渣或水渣进行筛分，粒径控制在5 ~ 40毫米，最好采用机械搅拌，一般配比为水泥:石灰:矿渣:1: 1: 8。铺设时进行分层和碾压，以控制虚拟铺设厚度和设计要求的密度。应进行测试以确保隔热性能。3.6.3.2水泥蛭石保温层:膨胀蛭石作为骨料，水泥作为胶凝材料。通常使用普通硅酸盐水泥，最小标号为425。膨胀蛭石的粒径为5-20毫米，通常的混合比例为水泥∶蛭石=1∶12。与水混合后，最好用手紧紧握在一个球里，轻轻滴下水泥浆。机械混合会损坏蛭石颗粒，因此手动混合是合适的。人工搅拌是先将水和水泥均匀地搅拌成水泥浆，然后将水泥浆均匀地搅拌在一定量的蛭石上，直至均匀为止。铺设保温层，虚铺厚度为设计厚度的130%。用木拍板拍平，并注意泛水的坡度。

4和质量标准4.1保证工程:4.1.1保温材料的强度、密度、导热系数和含水率必须符合设计要求和施工及验收规范的规定；材料技术指标应有试验数据。4.1.2根据设计要求和规范，应采用配合比和粘结剂。4.2基本项目:4.2.1松散隔热材料:分层，适当压实，表面光滑，找坡正确。4.2.2板式保温材料:应与基础紧密贴合。
